ข้อมูลจำเพาะ

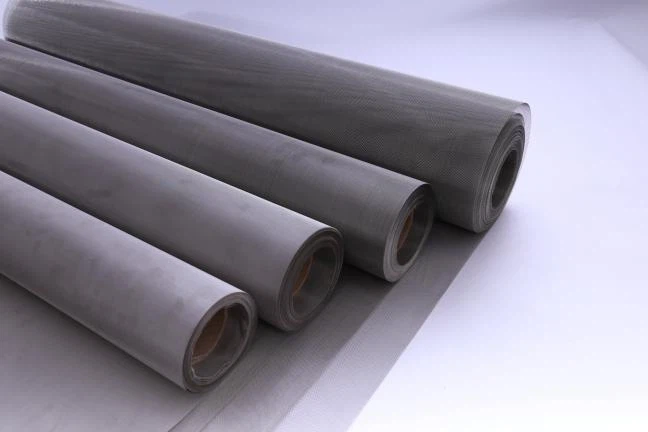

ลวดตาข่ายสแตนเลสผลิตจากสเตนเลสเกรดพรีเมียม ได้แก่ 304, 304L, 316, 316L, 310, 310S, 314 และ 321 ให้ความต้านทานต่อการกัดกร่อน สนิม การเสียดสี กรด และด่างได้ดีเยี่ยม ขณะเดียวกันก็ให้ความแข็งแรงสูงและความทนทานยาวนาน- ทำให้เหมาะสำหรับการกรองของเหลว ก๊าซ และของแข็งในการใช้งานทางอุตสาหกรรมที่หลากหลาย

เราจัดหารูปแบบการทอต่างๆ เช่นผ้าทอธรรมดา ผ้าทอลายทแยง ผ้าทอดัตช์ ผ้าทอดัตช์ย้อนกลับ ผ้าทอห้า-ผ้าแฮ็ดเดิล และผ้าทอจีบแต่ละอันได้รับการออกแบบเพื่อให้สามารถควบคุมอัตราการกรองและพื้นที่เปิดได้อย่างแม่นยำ นอกจากนี้ เรายังนำเสนอรูปทรง การรักษาพื้นผิว และตัวเลือกโลหะผสมพิเศษที่หลากหลายเพื่อตอบสนองความต้องการทางเทคนิคที่หลากหลาย

เพื่อให้แน่ใจว่าตรงกับความต้องการของคุณอย่างสมบูรณ์แบบ เราทำได้ปรับแต่งขนาดตาข่ายและความยาวในการตัดตามข้อกำหนดของคุณ ผู้เชี่ยวชาญด้านตาข่ายของเราพร้อมที่จะช่วยคุณเลือกตาข่ายที่เหมาะสมที่สุดสำหรับการใช้งานของคุณ

ตาข่าย/นิ้ว	เส้นผ่านศูนย์กลางลวด		รูรับแสง		เปิดพื้นที่	น้ำหนัก (ปอนด์) /100 ตารางฟุต
ตาข่าย/นิ้ว	นิ้ว	มม	นิ้ว	มม	เปิดพื้นที่	น้ำหนัก (ปอนด์) /100 ตารางฟุต
1 × 1	.080	2.03	.920	23.37	84.6	41.1
2 × 2	.063	1.60	.437	11.10	76.4	51.2
3 × 3	.054	1.37	.279	7.09	70.1	56.7
4 × 4	.063	1.60	.187	4.75	56.0	104.8
4 × 4	.047	1.19	.203	5.16	65.9	57.6
5 × 5	.041	1.04	.159	4.04	63.2	54.9
6 × 6	.035	.89	.132	3.35	62.7	48.1
8 × 8	.028	.71	.097	2.46	60.2	41.1
10 × 10	.025	.64	.075	1.91	56.3	41.2
10 × 10	.020	.51	.080	2.03	64.0	26.1
12 × 12	.023	.584	.060	1.52	51.8	42.2
12 × 12	.020	.508	.063	1.60	57.2	31.6
14 × 14	.023	.584	.048	1.22	45.2	49.8
14 × 14	.020	.508	.051	1.30	51.0	37.2
16 × 16	.018	.457	.0445	1.13	50.7	34.5
18 × 18	.017	.432	.0386	.98	48.3	34.8
20 × 20	.020	.508	.0300	.76	36.0	55.2
20 × 20	.016	.406	.0340	.86	46.2	34.4
24 × 24	.014	.356	.0277	.70	44.2	31.8
30 × 30	.013	.330	.0203	.52	37.1	34.8
30 × 30	.012	.305	.0213	.54	40.8	29.4
30 × 30	.009	.229	.0243	.62	53.1	16.1
35 × 35	.011	.279	.0176	.45	37.9	29.0
40 × 40	.010	.254	.0150	.38	36.0	27.6
50 × 50	.009	.229	.0110	.28	30.3	28.4
50 × 50	.008	.203	.0120	.31	36.0	22.1
60 × 60	.0075	.191	.0092	.23	30.5	23.7
60 × 60	.007	.178	.0097	.25	33.9	20.4
70 × 70	.0065	.165	.0078	.20	29.8	20.8
80 × 80	.0065	.165	.0060	.15	23.0	23.2
80 × 80	.0055	.140	.0070	.18	31.4	16.9
90 × 90	.005	.127	.0061	.16	30.1	15.8
100 × 100	.0045	.114	.0055	.14	30.3	14.2
100 × 100	.004	.102	.0060	.15	36.0	11.0
100 × 100	.0035	.089	.0065	.17	42.3	8.3
110 × 110	.0040	.1016	.0051	.1295	30.7	12.4
120 × 120	.0037	.0940	.0064	.1168	30.7	11.6
150 × 150	.0026	.0660	.0041	.1041	37.4	7.1
160 × 160	.0025	.0635	.0038	.0965	36.4	5.94
180 × 180	.0023	.0584	.0033	.0838	34.7	6.7
200 × 200	.0021	.0533	.0029	.0737	33.6	6.2
250 × 250	.0016	.0406	.0024	.0610	36.0	4.4
270 × 270	.0016	.0406	.0021	.0533	32.2	4.7
300 × 300	.0051	.0381	.0018	.0457	29.7	3.04
325 × 325	.0014	.0356	.0017	.0432	30.0	4.40
400 × 400	.0010	.0254	.0015	.370	36.0	3.3
500 × 500	.0010	.0254	.0010	.0254	25.0	3.8
635 × 635	.0008	.0203	.0008	.0203	25.0	2.63

วิธีการทอลวดตาข่ายสแตนเลส

สานธรรมดา

ในการทอธรรมดา เส้นยืนและเส้นพุ่งแต่ละเส้นจะสลับกันข้ามและใต้อีกเส้นหนึ่งที่มุม 90 องศา ลวดยืนและเส้นพุ่งมีเส้นผ่านศูนย์กลางเท่ากัน ส่งผลให้มีขนาดช่องเปิดที่สม่ำเสมอและมีโครงสร้างตาข่ายที่สม่ำเสมอและมั่นคง

สิ่งทอลายทแยงสาน

ในการทอลายทแยง เส้นยืนแต่ละเส้นจะผ่านไปสลับกันบนเส้นพุ่งสองเส้นและใต้เส้นพุ่งสองเส้น ทำให้เกิดรูปแบบแนวทแยง โครงสร้างนี้ช่วยให้สามารถใช้ลวดที่หนาขึ้นสำหรับจำนวนตาข่ายที่เท่ากัน ซึ่งมีความแข็งแรงสูงกว่า มีความยืดหยุ่นดีกว่า และความแม่นยำในการกรองที่ดีขึ้นเมื่อเทียบกับผ้าทอธรรมดา

ดัตช์สาน

การทอแบบดัตช์ผสมผสานเส้นลวดที่มีเส้นผ่านศูนย์กลางต่างกันในทิศทางด้ายยืนและพุ่ง เส้นยืนจะหยาบกว่าและมีระยะห่างเท่าๆ กัน ในขณะที่เส้นพุ่งจะละเอียดกว่าและแน่นหนา ส่งผลให้ได้ตาข่ายที่หนาแน่นและแข็งแรง พร้อมประสิทธิภาพการกรองที่ยอดเยี่ยมและมีความแข็งแรงเชิงกลสูง ซึ่งมักใช้สำหรับการกรองแบบละเอียดและตัวกรองแรงดัน

ย้อนกลับสานดัตช์

ในการทอแบบ Reverse Dutch เส้นยืนจะละเอียดกว่าและวางไว้ชิดกันมากขึ้น ในขณะที่เส้นพุ่งจะหนากว่า โครงสร้างย้อนกลับนี้ให้ความสามารถในการไหลสูงและความแข็งแรงเชิงกลที่เหนือกว่า ทำให้เหมาะสำหรับการใช้งานการกรองที่ต้องการทั้งความทนทานและการไหลที่มีประสิทธิภาพ

ตาข่ายสานดัตช์ธรรมดา

จำนวนตาข่าย ต่อนิ้ว	เส้นผ่านศูนย์กลางลวด *(วิปริตพุ่ง)**		แน่นอน กรอง เรตติ้ง μm	ที่กำหนด กรอง เรตติ้ง μm
จำนวนตาข่าย ต่อนิ้ว	นิ้ว	มม	แน่นอน กรอง เรตติ้ง μm	ที่กำหนด กรอง เรตติ้ง μm
8×85	0.0140*0.0126	36*0.32	300-320	310
12×64	0.0240*0.0165	0.61*0.42	260-280	250
12×90	0.0178*0.0120	0.45*0.30	270-300	211
14×88	0.0200*0.0130	0.51*0.33	255-275	250
14x100	0.0160*0.0110	0.41*0.28	235-260	182
16x100	0.0157*0.0110	0.40*0.28	200-220	160
16x120	0.0140*0.0094	0.36*0.24	180-198	150
20x150	0.0098*0.0070	0.25*0.18	155-185	120
24x110	0.0150*0.0100	0.38*0.25	115-128	110
30x150	0.0090*0.0070	0.23*0 18	90-105	90
30 x 280	0.0110*0.0037	0.28*0.09	100-110	100

จำนวนตาข่าย ต่อนิ้ว	เส้นผ่านศูนย์กลางลวด *(วิปริตพุ่ง)**		แน่นอน กรอง เรตติ้ง μm	ที่กำหนด กรอง เรตติ้ง μm
จำนวนตาข่าย ต่อนิ้ว	นิ้ว	มม	แน่นอน กรอง เรตติ้ง μm	ที่กำหนด กรอง เรตติ้ง μm
40x200	40x200	40x200	70-80	70
40x340	40x340	40x340	78-84	75
50x250	50x250	50x250	52-57	55
50x 280	50x 280	50x 280	50-55	50
50 x460	50 x460	50 x460	60-65	60
60 x 500	60 x 500	60 x 500	48-54	50
70x350	70x350	70x350	41-47	35
70x 620	70x 620	70x 620	45-48	45
80 x 300	80 x 300	80 x 300	45-50	45
80x 400	80x 400	80x 400	40-45	40
80x700	80x700	80x700	35-44	35

ย้อนกลับตาข่ายสานดัตช์ธรรมดา

จำนวนตาข่าย ต่อนิ้ว	เส้นผ่านศูนย์กลางลวด *(วิปริตพุ่ง)**		แน่นอน กรอง เรตติ้ง μm	ที่กำหนด กรอง เรตติ้ง μm
จำนวนตาข่าย ต่อนิ้ว	นิ้ว	มม	แน่นอน กรอง เรตติ้ง μm	ที่กำหนด กรอง เรตติ้ง μm
130x30	0.0079*00177	0.200*0.450	100-110	100
128x36	0.0079*0.0157	0.200*0.400	80-90	80
175x50	0.0059*0.0118	0.150*0.300	60-70	60
290x60	0.0035*0.0090	0.090*0.230	43-51	50
290x74	0.0035*0.0079	0.090*0.200	38-45	40
625 x105	0.0016*0.0055	0.042*0.140	23-28	25
630x134	0.0015*0.0051	0.040*0.130	18-23	17
720x150	0.0013*0.0043	0.035*0.110	16-20	14

ย้อนกลับตาข่ายทอลายทแยงดัตช์

จำนวนตาข่าย ต่อนิ้ว	เส้นผ่านศูนย์กลางลวด *(วิปริตพุ่ง)**		แน่นอน กรอง เรตติ้ง μm	ที่กำหนด กรอง เรตติ้ง μm
จำนวนตาข่าย ต่อนิ้ว	นิ้ว	มม	แน่นอน กรอง เรตติ้ง μm	ที่กำหนด กรอง เรตติ้ง μm
72x15	0.0197*0.0197	0.500*0.500	450-500	520
132 x16	0.0140*0.0180	0.352*0.457	210-260	250
132 x 18	0.0140*0.0179	0.355*0.455	180-220	200
152 x 24	0.0120*0.0140	0.315*0.350	115-130	165
260x40	0.0059*0.0086	0.150*0.220	80-95	125
325 x 39	0.0059*0.0120	0.150*0.300	45-75	55
345 x 45	0.0055*0.0090	0.140*0.230	40-65	50
400x120	0.0026*0.0040	0.065*0.100	60-70	60

ตาข่ายทอลายทแยงดัตช์

จำนวนตาข่าย ต่อนิ้ว	เส้นผ่านศูนย์กลางลวด (วิปริต)		เส้นผ่านศูนย์กลางลวด (วิปริต)		ตัวกรองสัมบูรณ์ เรตติ้งไมครอน	ตัวกรองที่กำหนด เรตติ้งไมครอน
จำนวนตาข่าย ต่อนิ้ว	นิ้ว	มม	นิ้ว	มม	ตัวกรองสัมบูรณ์ เรตติ้งไมครอน	ตัวกรองที่กำหนด เรตติ้งไมครอน
20x 250	0.0100	0.254	0.0080	0:200	100-118	100
30x 360	0.0100	0.254	0.0060	0.152	95-105	90
40x560	0.0070	0.178	0.0040	0.102	75-83	65
50x 250	0.0100	0.254	0.0080	0.200	55-60	50
80x700	0.0040	0.102	0.0030	0.076	35-38	35
200 x600	0.0024	0.061	0.0018	0.046	28-32	30
165 x 800	0 0028	0.071	0.0020	0.051	25-39	25
165x1400	0.0028	0.071	0.0016	0.041	16-18	15
200x1400	0.0028	0.071	0.0016	0.041	12-14	10
250 x1400	0.0022	0.056	0.0016	0.041	11-13	9
325x2300	0.0014	0.035	0.0010	0.025	8-9	5
400x2800	0.0011	0.028	0.0008	0.020	4-5	2
500 x 3600	0.0010	0.025	0.0008	0.015	2-3	1

คุณสมบัติและข้อดีของลวดตาข่ายสแตนเลส

01.

ความต้านทานการกัดกร่อน

ตาข่ายลวดสแตนเลสมีความต้านทานการกัดกร่อนที่โดดเด่นและทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหลากหลายประเภท ช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานสำหรับทั้งไส้กรองแบบตาข่ายและสเตนเลสสตีล แม้ภายใต้สภาวะทางเคมีหรือความชื้นที่รุนแรง

02.

ความต้านทานต่อการขัดถู

ด้วยความต้านทานการสึกหรอที่ดีเยี่ยม ตาข่ายทอสแตนเลสจึงคงโครงสร้างและประสิทธิภาพไว้ตลอดการใช้งานเป็นเวลานาน ทนต่อการเสียดสีและการกระแทก ทำให้เหมาะสำหรับการกรองหรือการคัดกรองที่มีความต้องการสูง

03.

ทำความสะอาดง่าย

พื้นผิวสแตนเลสเรียบป้องกันไม่ให้สิ่งสกปรกเกาะติดง่าย ช่วยให้ทำความสะอาดได้รวดเร็วและบำรุงรักษาต่ำ ซึ่งช่วยลดเวลาหยุดทำงานและต้นทุนการดำเนินงานโดยรวม

04.

แข็งแรงและทนทาน

ตาข่ายทอสแตนเลสให้ความต้านทานแรงดึงสูงและความสามารถในการรับน้ำหนักที่ยอดเยี่ยม- สามารถทำงานได้อย่างต่อเนื่องภายใต้อุณหภูมิสูงและภาระหนัก ทำให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอและ-ความทนทานในระยะยาว
